Терморегулятор Ридан Compact (Компакт)
Ридан Compact (Компакт) — универсальный микропроцессорный терморегулятор, предназначенный для управления системами защиты от обледенения наружных площадок или кровли, системами кондиционирования, подогрева грунта под холодильными камерами, подогрева труб, емкостей, регулирования температурой воздуха в помещении или подогрева полов.
Терморегулятор устанавливается в шкаф управления на профиль DIN.

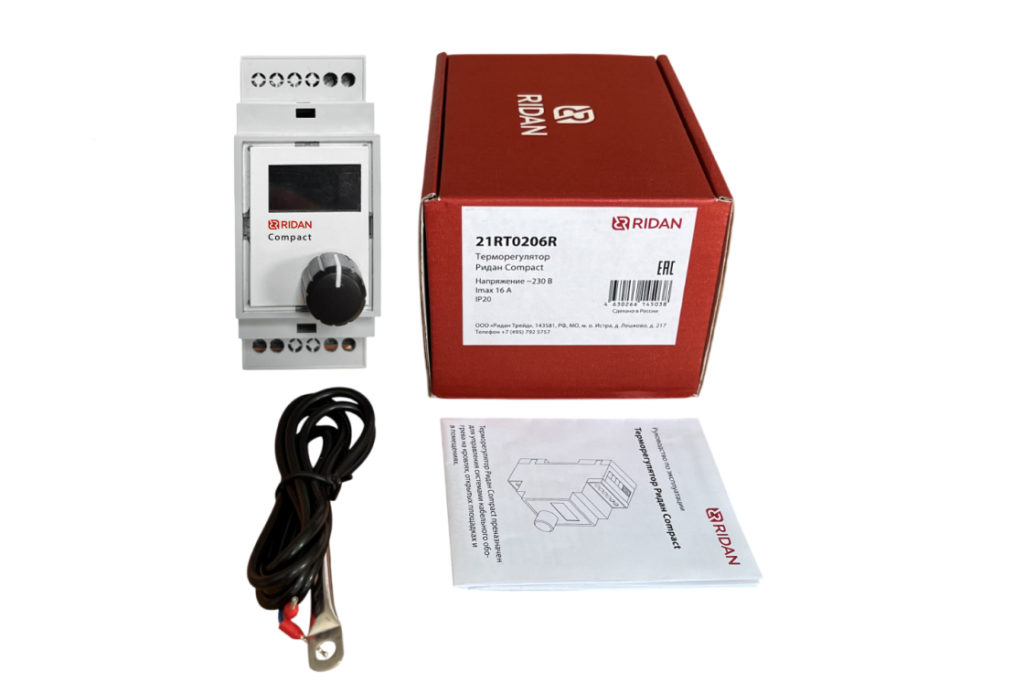

Поставляется в комплекте с датчиком температуры на проводе NTC 10К.
Терморегулятор имеет следующие особенности:
- компактный размер 2 модуля DIN;
- одна ручка управления;
- цветной ЖК дисплей;
- два режима работы: «КРОВЛЯ» и «ОБОГРЕВ».
Режим «КРОВЛЯ» — включение системы обогрева в заданном диапазоне температуры от -20… 15 °С. Если измеренная температура
находится в заданном диапазоне, реле замкнуто. Функция «Догрев» позволяет установить дополнительное время работы терморегулятора после перехода из режима нагрева в режим ожидания (от 0 до 120 мин.)
Режим «ОБОГРЕВ» — непрерывное поддержание заданной температуры от -10… 45 °С с учетом гистерезиса (макс. 3 °С, шаг 0,5 °С).
Если измеренная температура меньше заданной, терморегулятор замыкает реле и включает нагрев. Если измеренная температура
становится больше заданной с учетом гистерезиса, то реле размыкается.
| Рабочее напряжение | ~230 В ± 10%, 50 Гц |
| Реле: активная нагрузка | макс. 16 A/~230 В |
| Потребляемая мощность | макс. 4 ВА |
| Тип датчика температуры | датчик температуры NTC 10K, длина кабеля 1 м |
| Максимальное сечение подключаемого кабеля | ≤2,5 мм² |
| Температура эксплуатации | 0 … 50 °С |
| Класс защиты | IP 20 |
| Класс электрооборудования | II |
| Сертифицирован | ЕАС |
| Код товара | Тип | Потребляемая мощность | Размеры, мм | Класс защиты | Температурный диапазон | Гистерезис |
| 21RT0206R | Ридан Compact (Компакт) | макс. 4 ВА | 90 × 36 × 72 | IP 20 | -20 … 15 °C в режиме «КРОВЛЯ» -10 … 45 °C в режиме «ОБОГРЕВ» | 0,5 … 3 °С |
