Коробки распределительные Ridan
Коробка распределительная атмосферостойкая предназначена для соединения силовых и контрольных кабелей, а также для монтажа электронного оборудования.
Материал корпуса и крышки коробки выполнены из ударопрочного поликарбоната, армированного стекловолокном (класс V0 – самозатухающий, не распространяющий горение). Стекловолокно придает стойкость к перепадам температуры без изменений геометрических параметров коробки.
Высокая степень защиты коробки (IP66/IP67) обеспечивает ее стабильную эксплуатацию в самых неблагоприятных погодных условиях. Применяемые для изготовления коробки материалы стойки к воздействию УФ-лучей, слабым растворам кислот и щелочей, спиртам, минеральным и растительным маслам. Уплотнительная резинка коробки выполнена из пеносиликона с температурой эксплуатации до -60 °С.

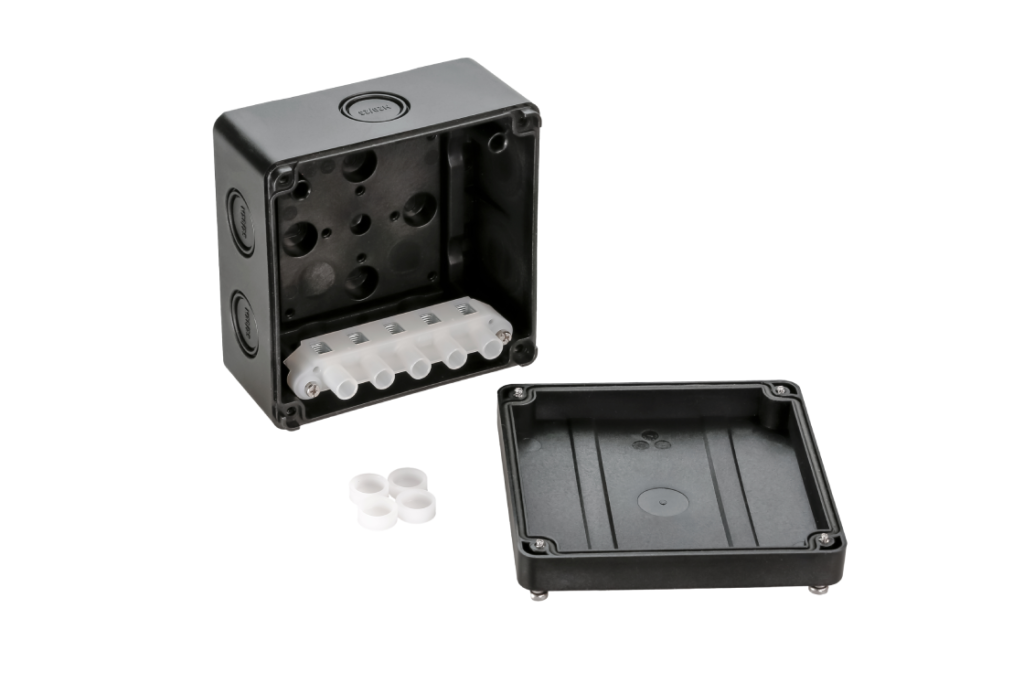

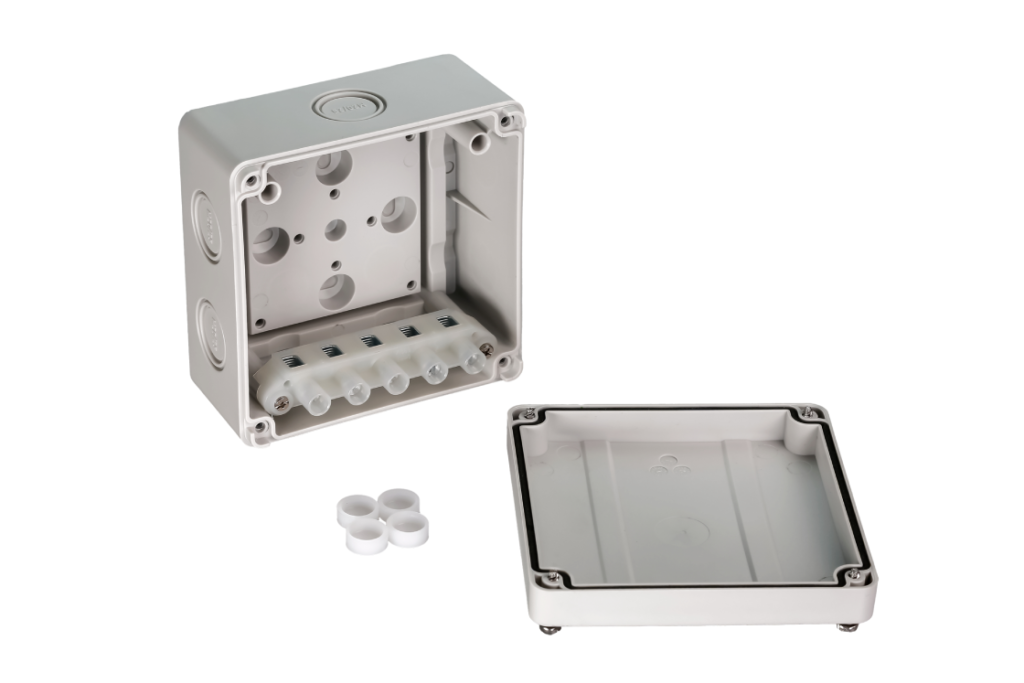

Съемные клеммы в коробке расположены сверху и имеют мощные контактные группы до 18 мм² у M BOX (Бокс) и до 40 мм² у L BOX (Бокс) (у L BOX (Бокс) клеммы сдвоенные), с большим пятном контакта. В совокупности данная компоновка коробки обеспечивает долговечное и надежное соединение кабелей, увеличивает рабочее пространство в коробке, позволяет вести быстрый и удобный односторонний монтаж, а также дает возможность устанавливать клеммы на любую грань коробки.

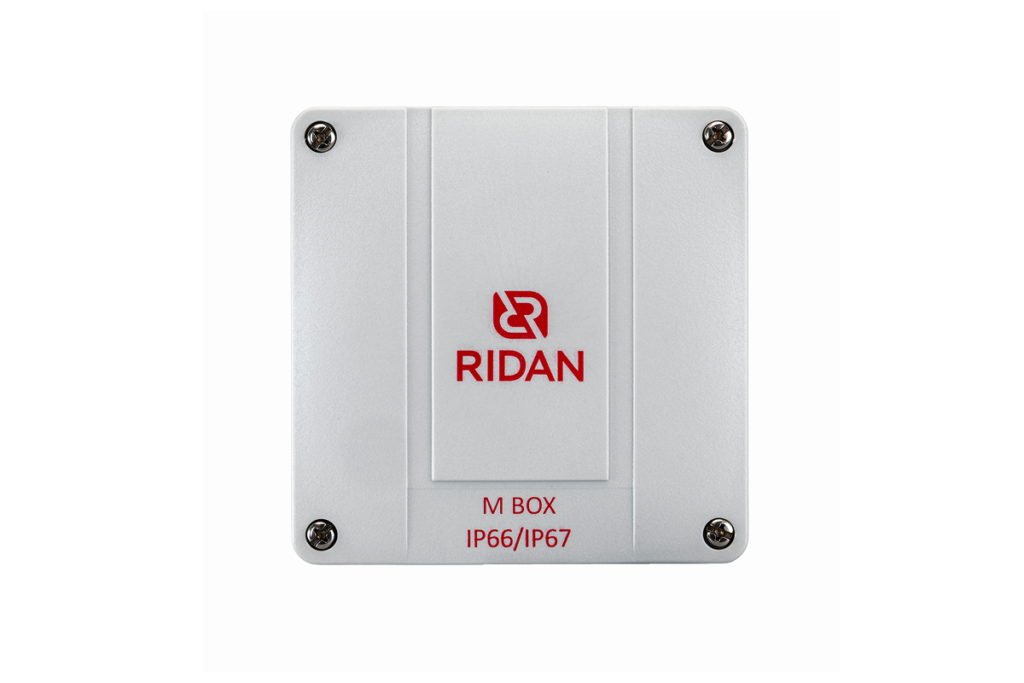

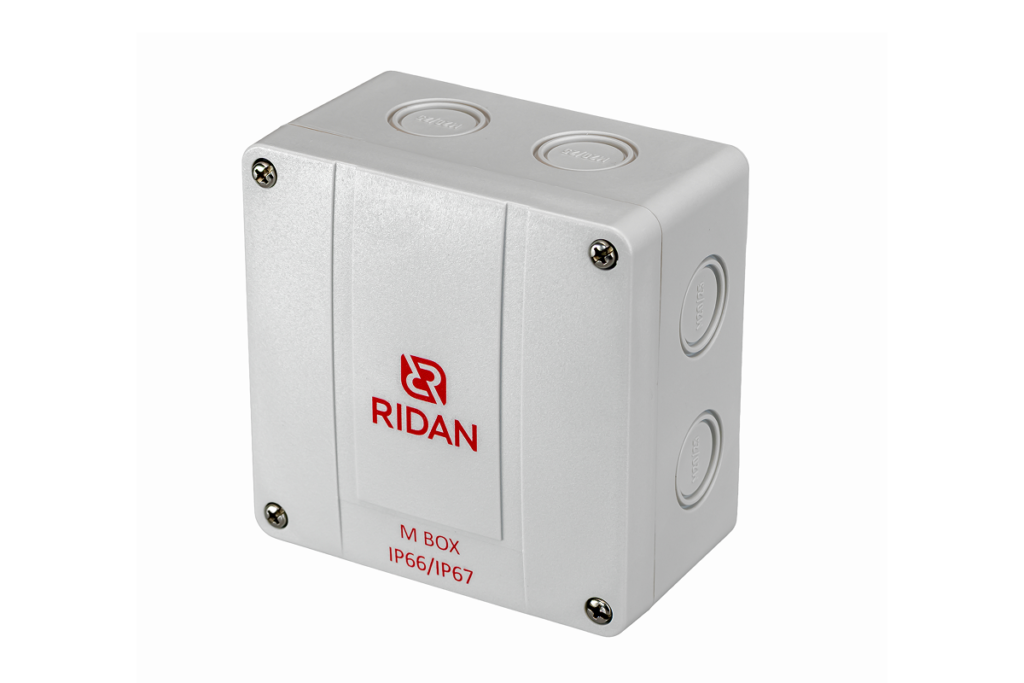

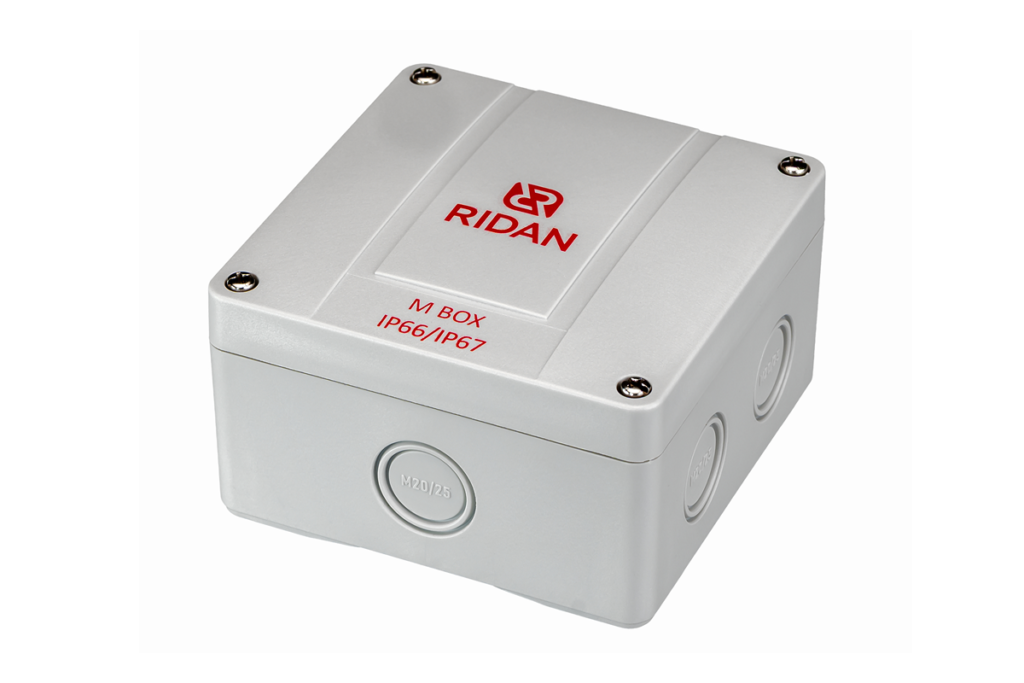

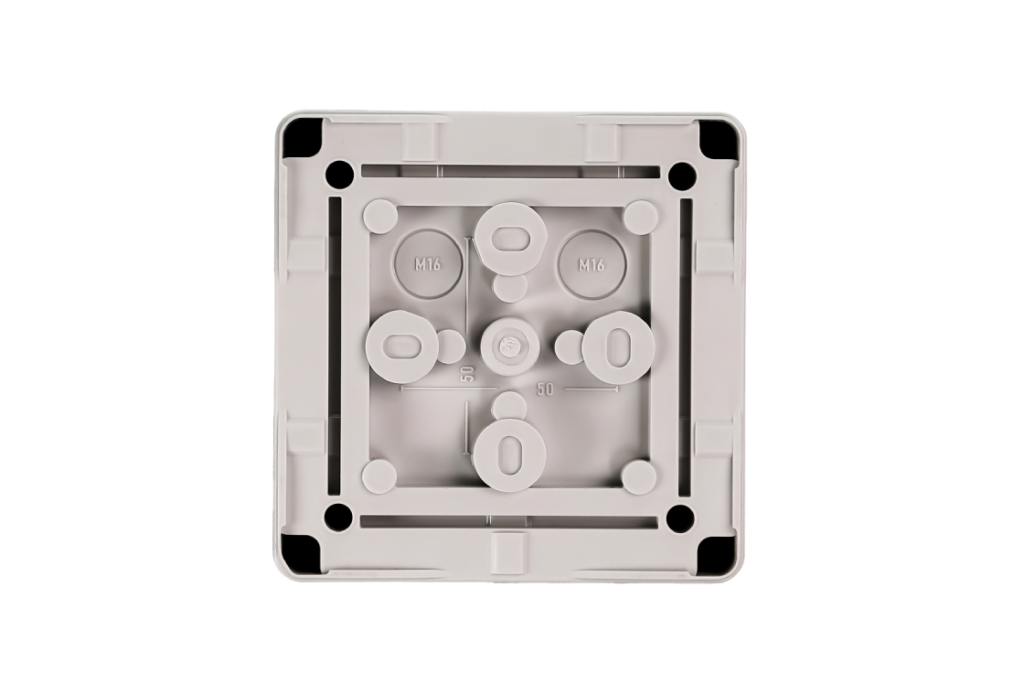

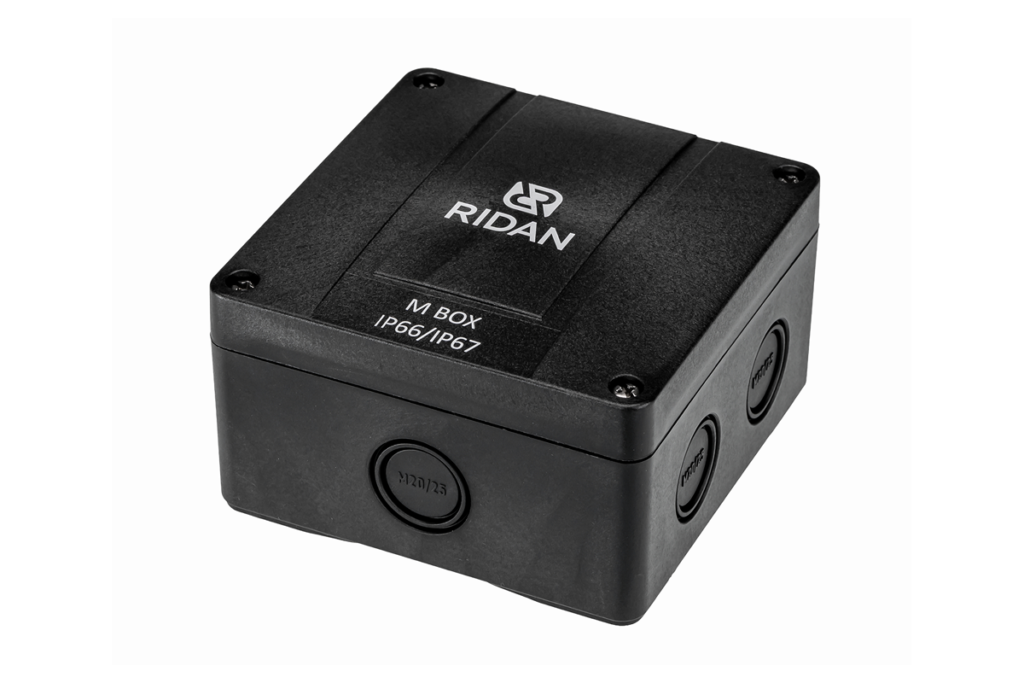

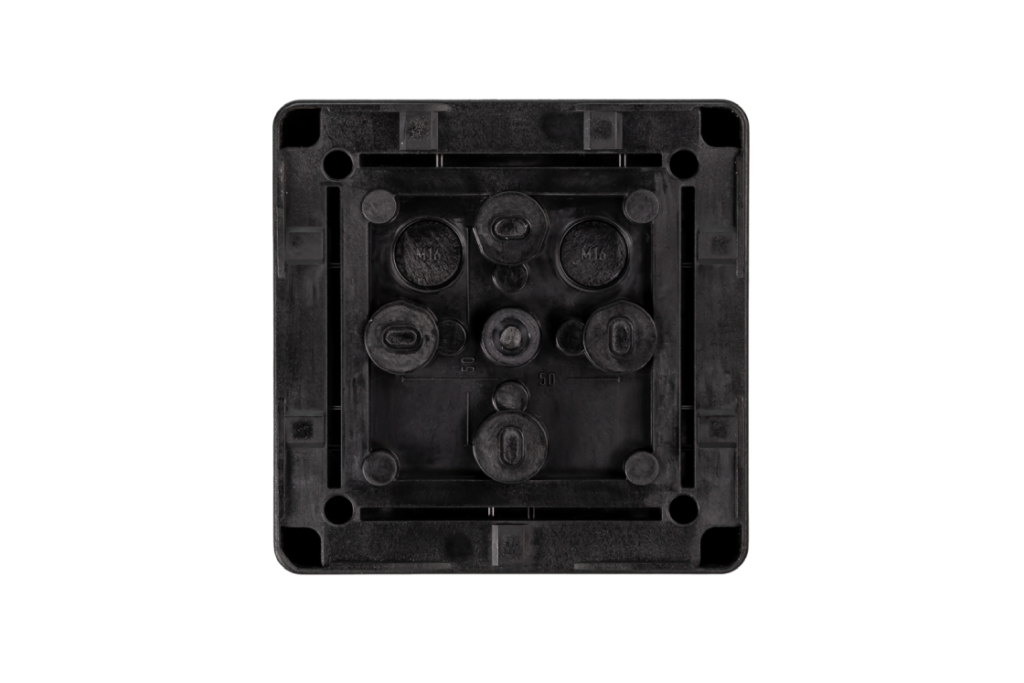

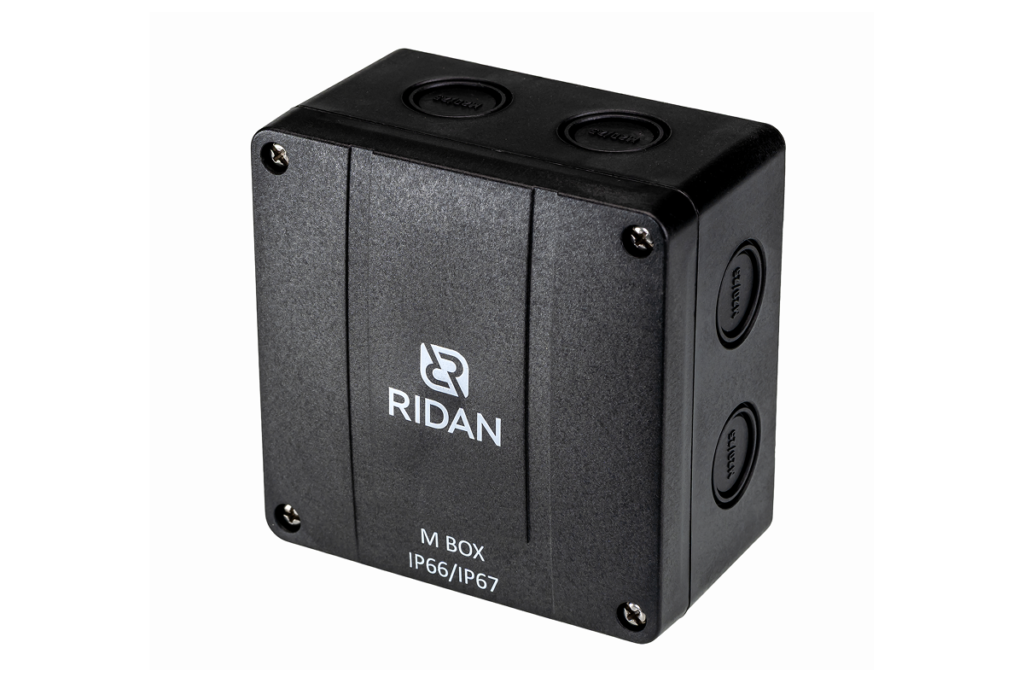

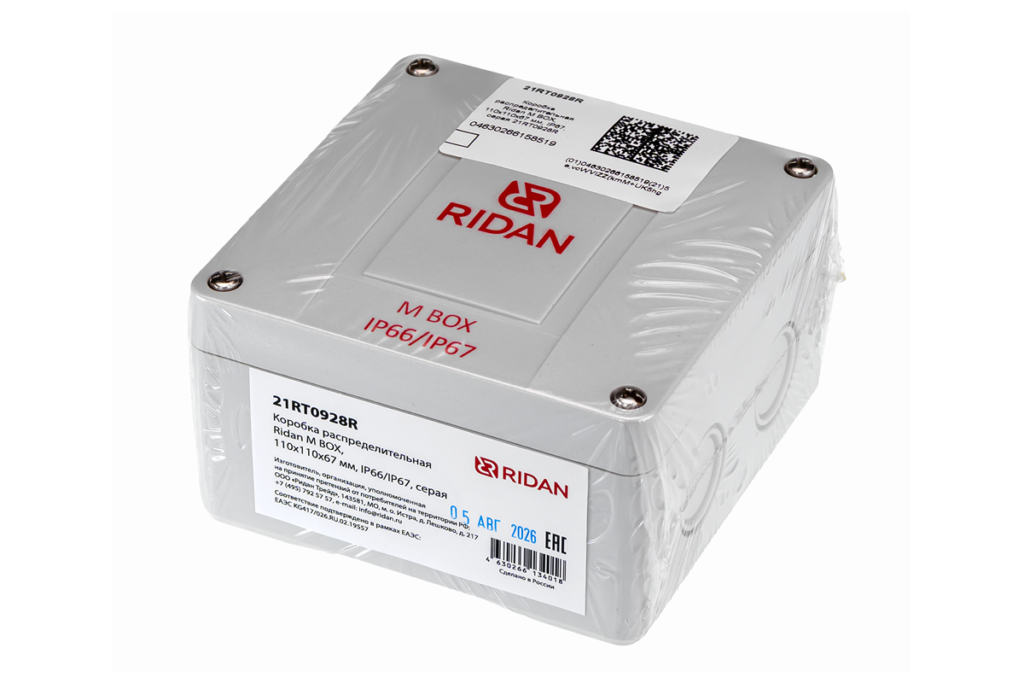

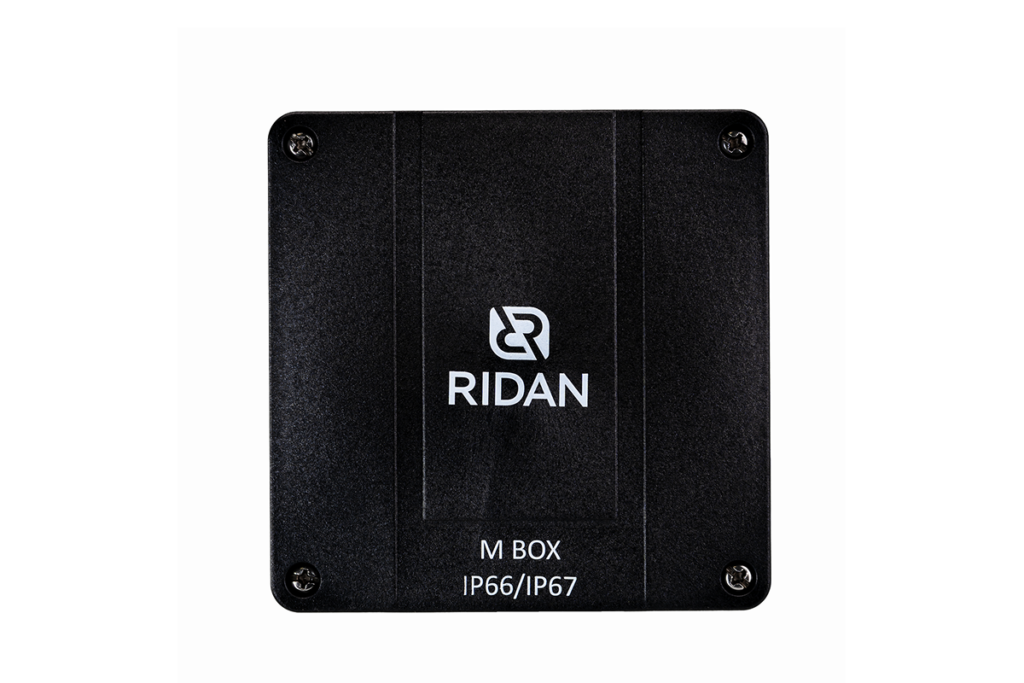

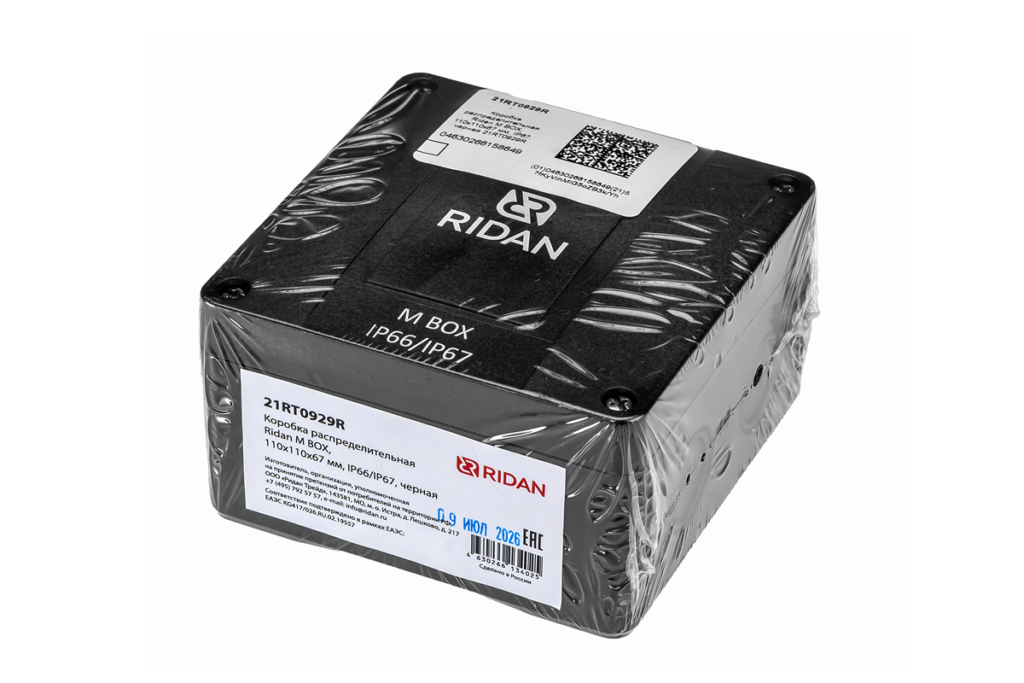

Ridan M BOX (Бокс): на боковых стенках коробки предусмотрены 7 выбивных отверстий под кабельные вводы М20/М25. На задней стенке предусмотрены 2 выбивных отверстия под кабельные вводы М16. Таким образом, с использованием соответствующих кабельных сальников в данную коробку можно ввести кабели диаметром от 4 до 21 мм. Обжимаемые провода – 4×2,5²/4×4²/3×6². Производится в 2 цветах: серый и черный.

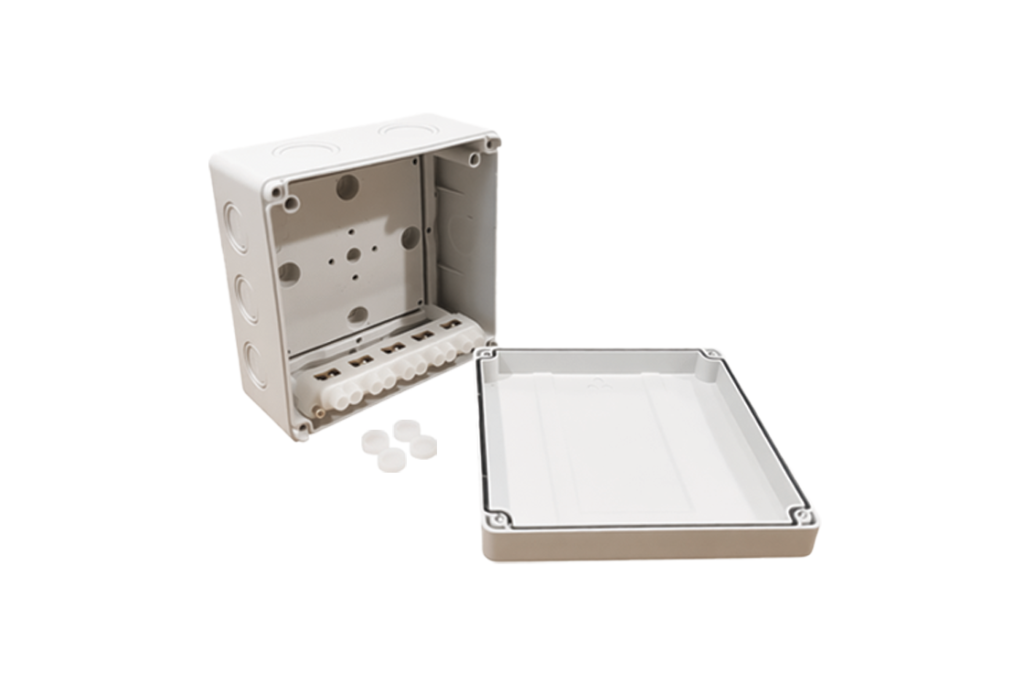

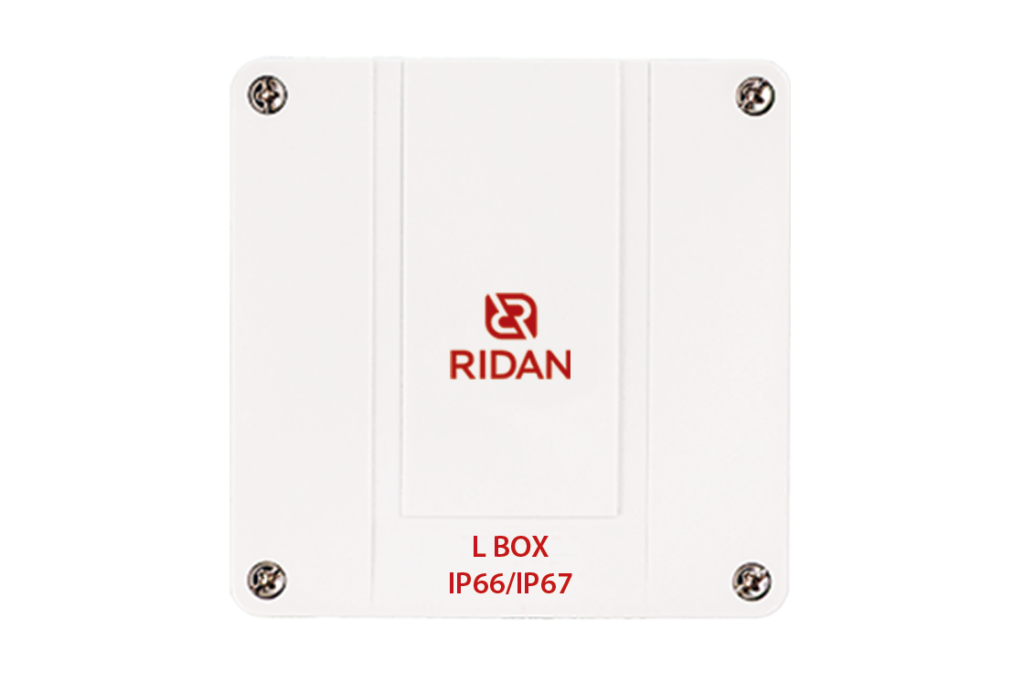

Ridan L BOX (Бокс): на боковых стенках коробки предусмотрены 5 выбивных отверстий под кабельные вводы M25/M32, 3 выбивных отверстия под кабельные вводы M20/M25 и 2 выбивных отверстия под кабельные вводы M20. На задней стенке предусмотрены 2 выбивных отверстия под кабельные вводы M20/M25. Таким образом, с использованием соответствующих кабельных сальников в данную коробку можно ввести кабели диаметром от 9 до 25 мм. Обжимаемые провода — 4х4²/4х6²/4х10². Производится в сером цвете.
Состав: корпус – 1 шт., крышка – 1 шт., клеммник – 1 шт., винты – 4 шт., заглушки – 4 шт.
Корпус и крышка
| Класс защиты | IP66/IP67 |
| Материал крышки и корпуса | поликарбонат, армированный стекловолокном |
| Материал винтов | нержавеющая сталь (4 шт.) |
| Усилие затяжки винтов крышки | 1,2 Н·м |
| Количество кабельных вводов | M BOX (короб): 9 (выбивные: 7 под вводы М20/М25 и 2 под вводы М16) L BOX (короб): 12 (выбивные: 5 под вводы М25/М32 и 2 под вводы М20) |
| Количество отверстий для крепления | 4 (выбивные) |
| Количество заглушек для отверстий крепления | 4 |
| Материал заглушек | полиэтилен |
| Уплотнительная резинка коробки | пеносиликон |
Клеммник
| Количество полюсов | M BOX (короб): 5 L BOX (короб): 5 сдвоенных (в 1 полюс 4х4²/4х6²/4х10²) |
| Тип | клемма винтовая |
| Минимальное сечение проводника | 1,5 мм² |
| Максимальное сечение проводника | 10 мм² |
| Напряжение питания AC | до 690 В |
| Сила тока | до 41 А |
| Материал корпуса клеммника | полиамид (PA-FR) |
| Материал клеммных вставок | низкоуглеродистая сталь Q195 |
Условия эксплуатации
| Минимальная температура монтажа | -35 °C |
| Минимальная температура эксплуатации | -60 °C |
| Максимальная температура эксплуатации | 80 °C |
| Максимальная влажность при 25 °C | 95% |
| Максимальная влажность при 40 °C | 50% |
| Сертифицирован | EAC |
